點擊圖片查看大圖
高性能樹脂的優勢：
- 采用更輕的解決方案，可降低燃油消耗并減少對環境的影響
- 在很寬的溫度范圍內保持優異的彈性性能，從而延長零件使用壽命
- 優異的耐磨性，增加部件的耐用性
- 耐腐蝕性化學品和天然元素，從而減少停機時間和部件失效
- 值得信賴的長期力學性能和尺寸穩定性
- 符合嚴格的安全要求，具有阻燃、低煙和低毒排放等特點
-
對各種液體和油脂具有優異的阻隔性，從而保證更高的零件綜合性能
?PEEK/英國威格斯/450g

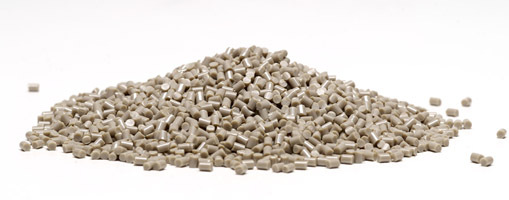

產品特性：顆粒 半結晶，良好的流動性，高剛性，良好的殺菌性，高強度，耐化學性良好。
產品用途：非特定食品應用，醫療/護理領域的應用
加工級別：注塑級、擠出級、包覆
?
| 性能項目 | 試驗條件[狀態] | 測試方法 | 測試數據 | 數據單位 | |
| 物理性能 | ?密度 | ?--2 | ?ISO 1183 | ?1.26 | g/cm3 |
| ? | ? | ? --3 | ? ISO 1183 | ?1.30 | ?g/cm3 |
| ? | ?收縮率 | ?橫向流量：180℃ | ? ISO 294-4 | ?1.3 | ?% |
| ? | ? | ?流量：180℃ | ? ISO 294-4 | ?1.0 | ?% |
| ? | ?吸水率 | 23 ℃，24hr,3.20mm | ? ISO 62 | ?0.070 | ?% |
| ? | ? | ?平衡，23℃，50%RH | ? ISO 62 | ?0.40 | ?% |
| ? | ?Sprial Flow | 180℃，1.00mm,375℃ nozzje | ?Internal Method | ?110 | ?mm |
| ?機械性能 | ?拉伸模量 | 23℃ | ?ISO 527-2 | ?3700 | ?MPa |
| ? | ?拉伸應力 | ?屈服，23℃ | ?ISO 527-2 | ?100 | ?MPa |
| ? | ?拉伸應變 | ?斷裂，23℃ | ?ISO 527-2 | ?45 | ?% |
| ? | ?彎曲模量 | ?23℃ | ?ISO 178 | ?4100 | ?MPa |
| ? | ?彎曲強度 | 23℃ | ? ISO 178 | ?165 | ?MPa |
| ? | ? | ?125℃ | ? ISO 178 | ?85.0 | ?MPa |
| ? | ? | 140℃ | ISO 178 | 60.0 | ? |
| ? | ? | ?150℃ | ? ISO 178 | ?38.0 | MPa |
| ? | ? | ?165℃ | ? ISO 178 | ?20.0 | ?MPa |
| ? | ? | ?185℃ | ? ISO 178 | ?18.0 | ?MPa |
| ? | ? | ?275℃ | ? ISO 178 | ?13.0 | ?MPa |
| ? | ?壓縮應力 | ?23℃ | ?ISO 604 | ?120 | ?MPa |
| ? | ? | ?120℃ | ?ISO 604 | ?70.0 | ?MPa |
| ? | ?簡支梁缺口沖擊強度 | 23℃ | ? ISO 179/1eA | ?7.0 | ?kJ/m2 |
| ? | ?懸臂梁缺口沖擊強度 | ?23℃ | ?ISO 180/A | ?7.5 | ?kJ/m2 |
| ? | ?無缺口伊佐德沖擊強度 | ?23℃ | ?ISO 180 | ?無斷裂 | ? |
| ? | ?支撐硬度 | 支撐D，23℃ | ?ISO 868 | ?87 | ? |
| 熱性能 | ?熱變形溫度 | ?1.8MPa,未退火 | ? ISO 75-2/A | ?152 | ?℃ |
| ? | ?玻璃轉化溫度 | ? | ? ISO 11357-2 | ?143 | ?℃ |
| ? | ?熔融溫度 | ? | ? ISO 11357-3 | ?343 | ?℃ |
| ? | 線性膨脹系數 | 流動：<143℃ | ? ISO 11359-2 | ?5.0E-6 | ? cm/cm/℃ |
| ? | ? | 流動：>143℃ | ?? ISO 11359-2 | ?6.0E-6 | ? cm/cm/℃ |
| ? | ? | 橫向：<143℃ | ?? ISO 11359-2 | ?0.000040 | ? cm/cm/℃ |
| ? | ? | 橫向：>143℃ | ?? ISO 11359-2 | ?0.00010 | ?cm/cm/℃ |
| ? | 比熱 | 23℃ | ?DSC | ?1800 | ?J/kg/℃ |
| ? | 導熱系數 | 23℃ | ?Internal Method | ?0.95 | ?W/m/K |
| ?電氣性能 | 體積電阻率 | --5 | ?IEC60093 | ?1.0E+9 | ?ohm.cm |
| ? | ? | --6 | IEC60093 | 1.0E+15 | ohm.cm |
| ? | ? | --7 | IEC60093 | 1.0E+16 | ohm.cm |
| ? | 介電常數 | 23℃,50MHz | IEC60250 | 3.20 | ? |
| ? | ? | 200℃,50MHz | IEC60250 | 4.50 | ? |
| ? | 耗散因數 | 23℃,1MHz | IEC60250 | 0.0030 | ? |
| ? | 漏電起痕指數 | ? | IEC60112 | 150 | V |
| ? | 耐電強度 | 0.0500mm | IEC60243-1 | 190 | KV/mm |
| ? | ? | 2.50mm | IEC60243-1 | 16 | KV/mm |
| ?其他 | UL阻燃等級 | 0.500mm | ?UL 94 | ?V-0 | ? |
| ? | 灼熱絲易燃指數 | 2.00mm | ?IEC 60695-2-12 | ?960 | ?℃ |
???為航空業帶來的效益：
- 與同類不銹鋼管道相比，減重高達60%
- 可彎曲和成型，適用于設計復雜管道系統
- 經航空航天行業主要飛機OEM廠商認證，擁有25年良好業績
- 無腐蝕性并且對航空航天液體具有優異的耐受性
- 具有光滑內表面，使用時可減少液體摩擦損失
- 具有減振性
- 具有很高的延展性和堅韌性，可耐受很高的變形度而不會斷裂
- 為能源行業帶來的效益：??
- 與昂貴的耐腐性合金相比具有成本效益
- 重量輕并且安裝靈活和易于纏繞
- 高機械強度并且在溫度條件下具有高延展性
- 對油田化學品具有高度耐受性，可延長使用壽命，210°C (410°F)條件下的酸氣老化性能超過NORSOK M710的要求
- 在嚴酷環境中可耐受應力腐蝕裂紋和斑蝕
- 優異的快速氣體減壓（RGD）性能 ?
免責聲明：（1）以上所展示的信息由企業自行提供，內容的真實性、準確性和合法性由發布企業負責，環球塑化網對此不承擔任何保證責任。我們原則上建議您優先選擇“塑企通”會員合作! （2）同時我們鄭重提醒各位買/賣家，交易前請詳細核實對方身份，切勿隨意打款或發貨，謹防上當受騙。如發現虛假信息，請向環球塑化網舉報。
簡繁切換
